Motor Xoay 360 Độ

Tổng quan thiết bị

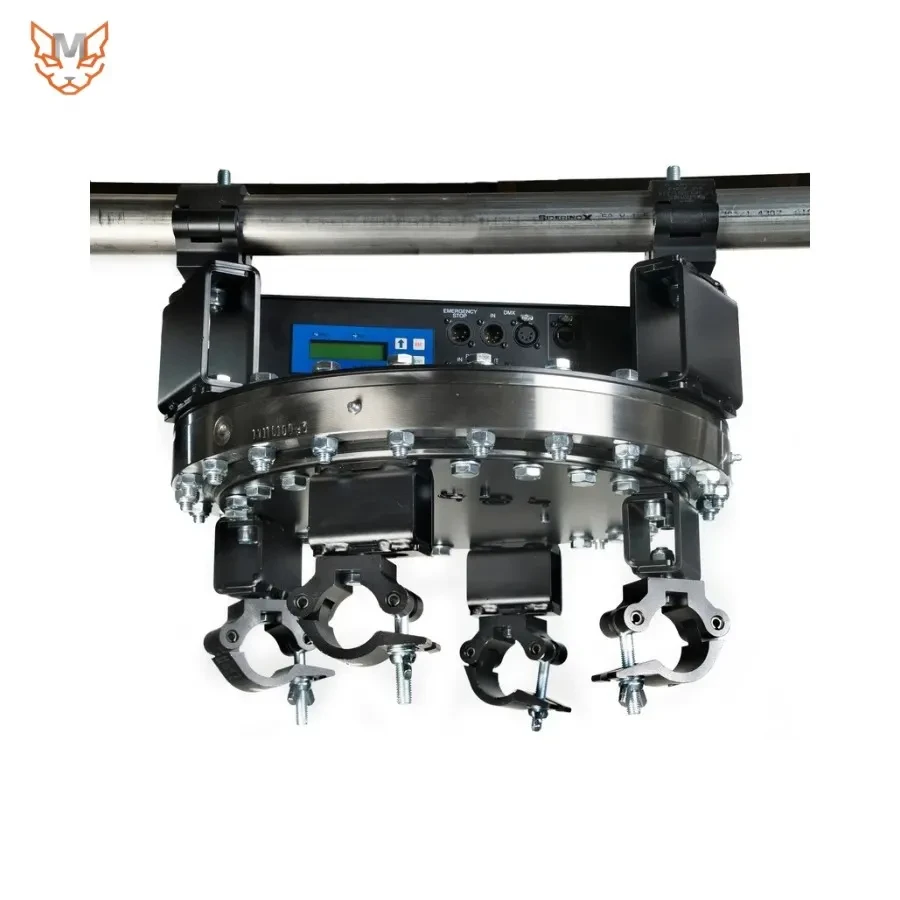

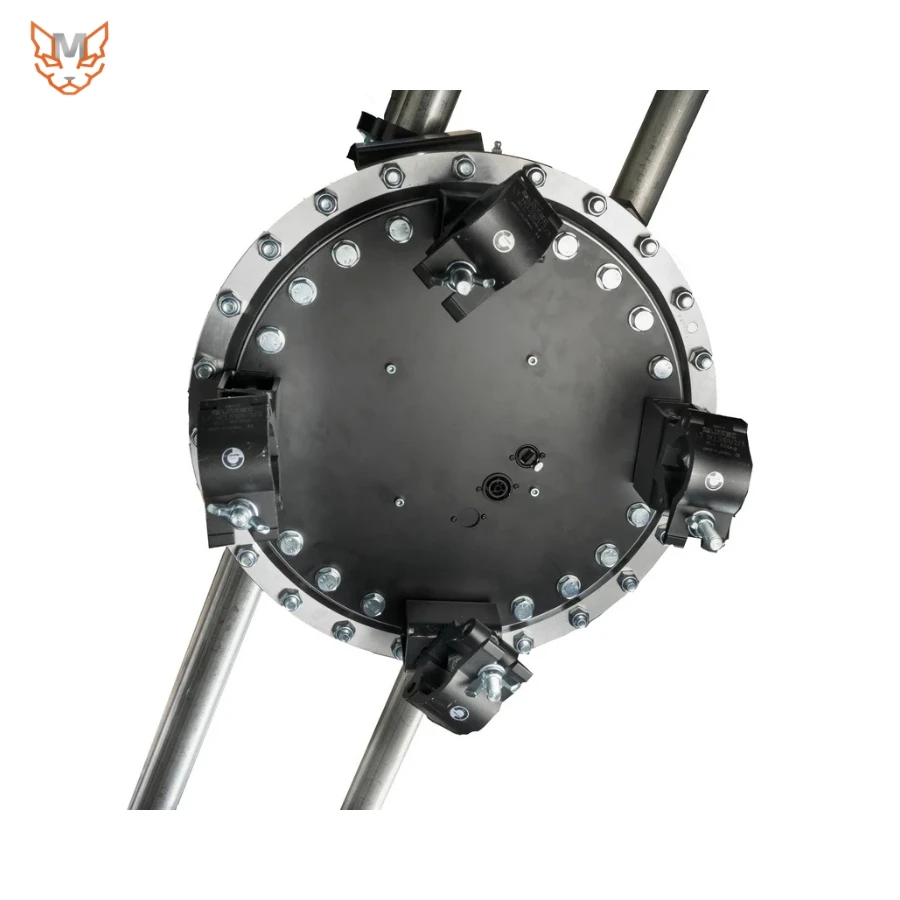

Giga Rotator của Wahlberg Motion là trục xoay công suất lớn dùng cho các ứng dụng treo trong sân khấu, sự kiện và trình diễn. Thiết bị được lắp trên kết cấu chịu lực bằng bốn slim eye coupler, trong khi phần tải được liên kết với cụm xoay phía dưới. Bộ truyền động cho phép xoay vật thể quanh trục treo với dải tốc độ rất rộng, từ chuyển động chậm 0,02 rpm đến 10 rpm.

Trong cấu hình biểu diễn, thiết bị có thể lắp đặt từ phương đứng hoặc phương ngang vuông góc mặt đất 90 độ, mở mặt trình chiếu về phía khán giả hoặc tạo hiệu ứng biến đổi không gian. Mốc quay, tốc độ và hướng quay được điều khiển qua DMX. Datasheet nêu độ phân giải điều khiển góc 0,1°, phù hợp với chuyển động cần khả năng lặp lại theo kịch bản.

Nguyên lý tích hợp

• Kết cấu treo chịu lực tiếp nhận tải từ thiết bị và vật thể biểu diễn.
• Động cơ và hộp truyền động tạo mô-men xoay quanh trục thẳng đứng của cụm treo.
• Vành trượt truyền điện 10 A qua mỗi kết nối và đường tín hiệu Ethernet/DMX đi xuyên qua phần quay, hạn chế cáp bị xoắn.
• Bộ điều khiển DMX phát lệnh vị trí, tốc độ và cue; chuyển động phải được kiểm thử trong điều kiện tải thực tế.

Bảng thông số kỹ thuật

Kích thước và giao diện cơ khí

Kết nối hệ thống

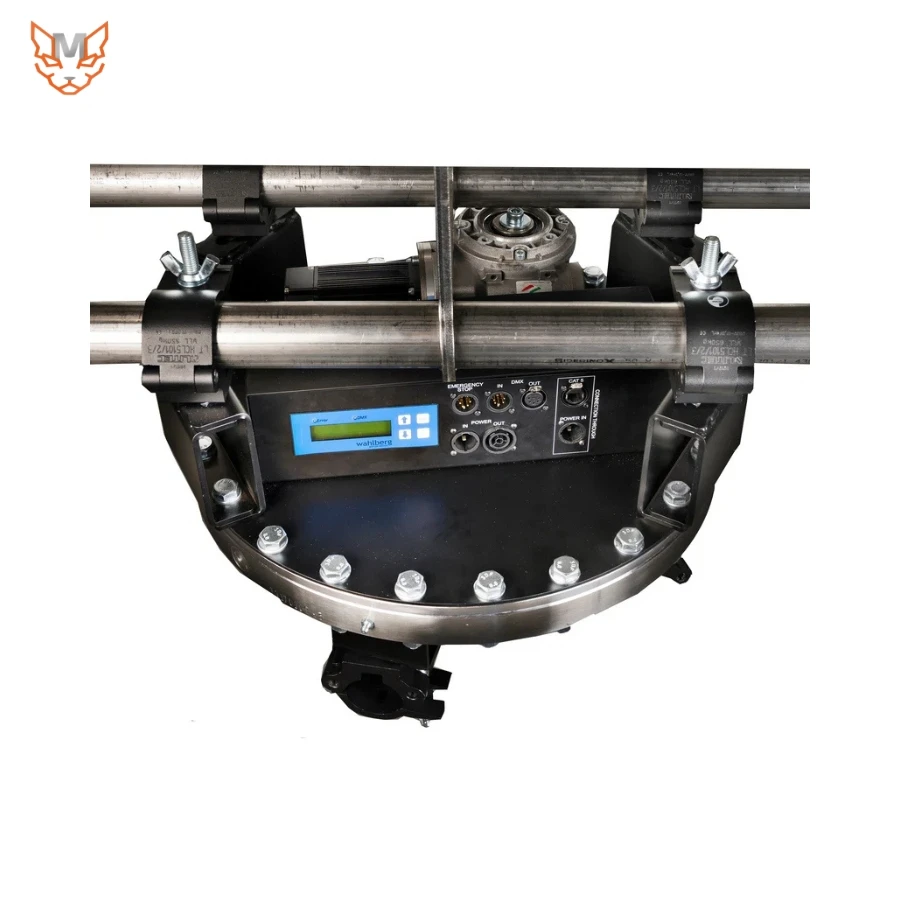

Thiết bị nhận DMX qua XLR 5 chân và sử dụng 7 kênh. EtherCON và powerCON được đưa xuyên qua phần quay, cho phép cấp điện và truyền tín hiệu tới thiết bị gắn trên đạo cụ quay. Cấu hình này đặc biệt hữu ích với đèn, màn hình, camera hoặc phần tử truyền thông cần hoạt động trong khi chuyển động.

Ứng dụng trong biểu diễn

Giga Rotator mở rộng ngôn ngữ chuyển động cho các vật thể treo có kích thước lớn. Thay vì chỉ nâng–hạ, hệ thống có thể thay đổi hướng nhìn, mặt hiển thị và hình khối của đạo cụ theo thời gian thực. Một chuyển động ngang 90° tạo hiệu ứng rõ ràng nhưng vẫn dễ đồng bộ với ánh sáng, âm thanh, video và timecode.

Giá trị vận hành

• Dải tốc độ rộng phục vụ cả chuyển động tinh tế và chuyển cảnh nhanh.
• Quay liên tục giúp tránh giới hạn hành trình trong các thiết kế chuyển động lặp nhiều vòng.
• Nguồn và tín hiệu xuyên qua trục quay giảm nguy cơ cáp quấn quanh kết cấu.
• Điều khiển góc 0,1° hỗ trợ thiết lập vị trí có tính lặp lại.
