Tổng quan và ưu điểm

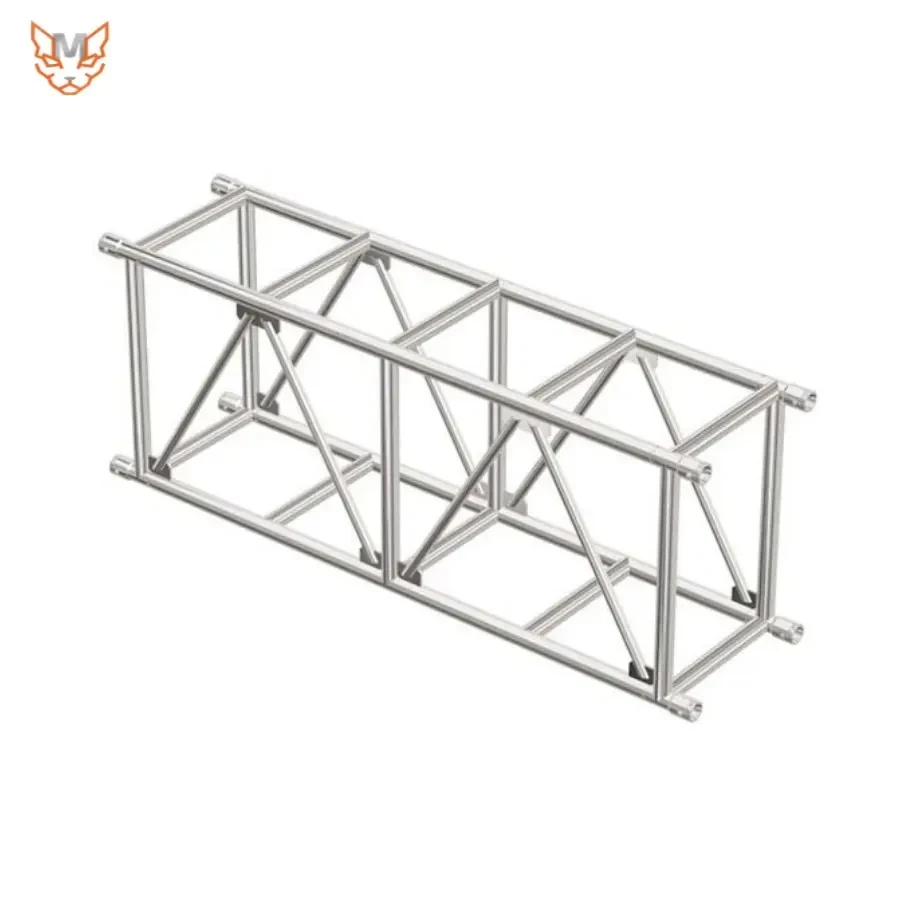

G7652 là hệ truss nhôm hình hộp gồm bốn chord chính, được PLUSTRUSS phát triển cho những ứng dụng sân khấu cần khả năng chịu tải cao và vượt nhịp dài. Truss được dùng làm kết cấu mang thiết bị ánh sáng, âm thanh, màn hình LED, mái sân khấu và các hệ rigging có quy mô lớn.

Tiết diện phủ bì 760 × 520 mm tạo chiều cao kết cấu lớn hơn nhiều so với các dòng truss 29 cm hoặc 40 cm. Nhờ đó, G7652 có độ cứng chống uốn cao, kiểm soát độ võng tốt hơn và duy trì khả năng chịu tải khi chiều dài nhịp tăng.

• Khả năng chịu tải cao: Chord Ø50 × 4 mm và hệ giằng Ø30 × 3 mm phù hợp cho LED, line array, moving light và scenic element.
• Khả năng vượt nhịp: Loading table được lập cho nhịp đến 30 m trong các điều kiện tải quy định.
• Khối lượng thấp hơn thép: Hợp kim nhôm giúp thuận tiện vận chuyển, lắp dựng và tháo dỡ.
• Thiết kế modular: Các đoạn 2 m và 3 m nối với nhau bằng conical connector; có thể sản xuất chiều dài khác nếu góc giằng đáp ứng yêu cầu.
• Lắp thiết bị linh hoạt: Bốn chord tạo nhiều vị trí gắn clamp, hoist, secondary truss và phụ kiện rigging.
• Giới hạn hình học: Với module có chiều dài khác tiêu chuẩn, góc giằng không được nhỏ hơn 45°. Hình học chuẩn trong manual sử dụng góc giằng từ 55° trở lên.

Bảng thông số kỹ thuật

Bảng tải tham khảo

Bảng dưới đây sử dụng giá trị có giới hạn độ võng L/150 và xét theo DIN EN 1990. Tự trọng của truss đã được tính trong tải cho phép. “Hai tải tại 1/3” là giá trị cho mỗi điểm tải.

Ứng dụng trong ngành biểu diễn

G7652 phù hợp làm dầm chính trong các kết cấu sân khấu có khẩu độ lớn. So với truss kích thước nhỏ, tiết diện sâu giúp hệ thống mang tải tốt hơn và hạn chế độ võng của màn LED, lighting grid hoặc các cụm thiết bị cần giữ đúng cao độ.

• Mái sân khấu ngoài trời: Dùng làm đà chính hoặc dầm ngang giữa các tower trong roof system.
• Main grid concert: Mang moving light, line array, màn hình LED, automation và hiệu ứng sân khấu.
• Dầm treo màn hình LED: Tạo kết cấu đỡ có độ cứng cao cho màn LED khổ lớn và video element.
• Hệ thống âm thanh: Làm dầm treo PA hoặc liên kết giữa các tower âm thanh khi có tính toán riêng.
• Scenic và chuyển động: Mang đạo cụ hoặc thiết bị chuyển động trong giới hạn tải động đã được kỹ sư kiểm tra.
• Triển lãm quy mô lớn: Tạo portal, overhead structure và không gian trưng bày cần vượt nhịp dài.

Cảnh báo an toàn

Cảnh báo: Hồ sơ này phục vụ giới thiệu và thiết kế sơ bộ. Không thay thế calculation report, loading plan, risk assessment hoặc phê duyệt của kỹ sư kết cấu cho từng dự án.

Kết luận

Truss nhôm G7652 là giải pháp kết cấu phù hợp cho các hệ thống sân khấu và sự kiện cần vượt nhịp lớn, chịu tải cao và kiểm soát độ võng tốt. Thiết kế 4 chord với tiết diện 760 × 520 mm, chord Ø50 × 4 mm cùng hệ giằng Ø30 × 3 mm giúp G7652 đáp ứng các yêu cầu kết cấu khắt khe hơn so với những dòng truss có tiết diện nhỏ.

Với khả năng cấu hình module 2–3 m, nhiều vị trí liên kết thiết bị và bảng tải tham khảo cho các nhịp đến 30 m, G7652 có thể được ứng dụng trong mái sân khấu, main grid concert, hệ treo LED, PA, lighting, scenic và các kết cấu triển lãm quy mô lớn. Tuy nhiên, tải trọng thực tế còn phụ thuộc vào nhịp, phương án bố trí tải, liên kết, điều kiện gối đỡ và cấu hình công trình. Vì vậy, loading table trong tài liệu chỉ mang tính tham khảo, không thay thế calculation report, loading plan, risk assessment hoặc phê duyệt của kỹ sư kết cấu cho từng dự án.

Khi lựa chọn G7652 cho công trình thực tế, cần đối chiếu đầy đủ tải trọng, khẩu độ, cấu hình hệ thống và điều kiện lắp dựng để đảm bảo kết cấu đáp ứng yêu cầu kỹ thuật và an toàn vận hành.
