Ray Trượt Hệ Treo Chuyển Động Tải Nặng Cho Sân Khấu

Tổng quan hệ thống

DST52 là hệ stacking truss tích hợp đường ray, được phát triển cho các chuyển động sân khấu tải nặng. Hệ thống có thể di chuyển màn hình LED, cảnh trí sân khấu, màn chiếu và cụm đèn theo phương ngang. Khi bổ sung hoist hoặc module quay, cùng nền tảng có thể thực hiện nâng - hạ và quay 360°. DST52 có 2 mẫu ray thẳng và cong.

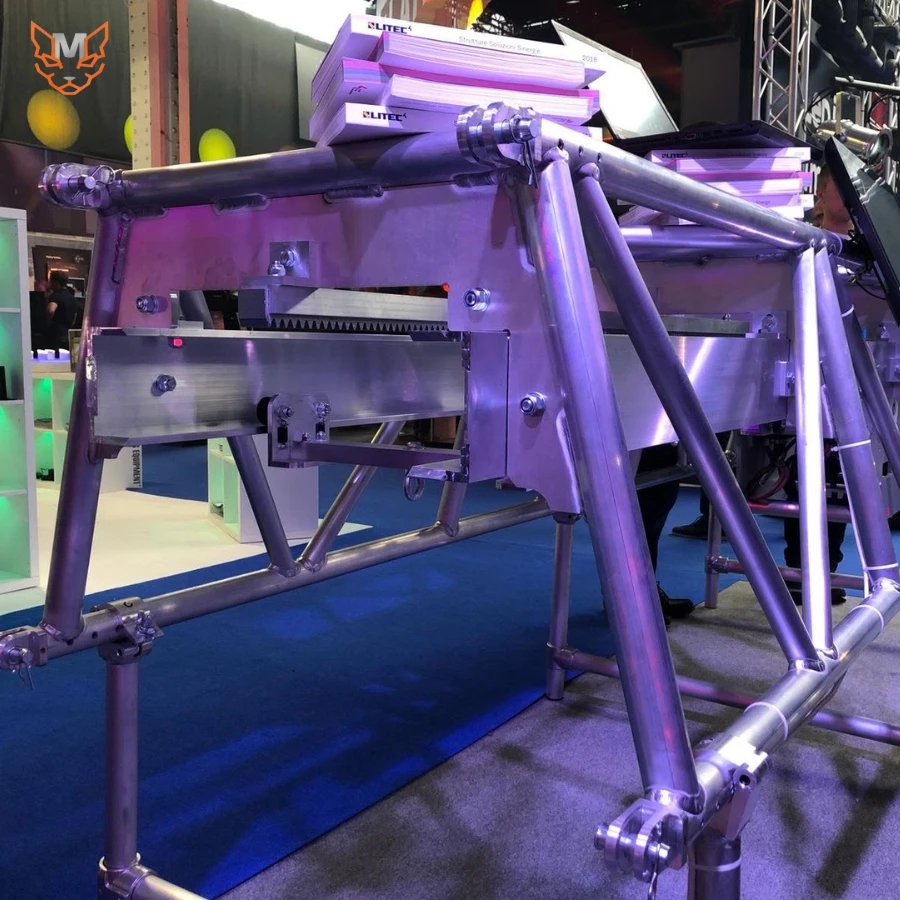

Điểm nổi bật của DST52 là tiết diện hình thang có khả năng xếp chồng. Các module được liên kết bằng fork connection, có thể lắp trolley trước khi treo. Cấu trúc modular giúp rút ngắn thời gian set-up, giảm thể tích lưu kho và phù hợp touring production.

Technical Data - Rail DST52

Các đoạn rail tiêu chuẩn

Technical Data - STK52MTD2K

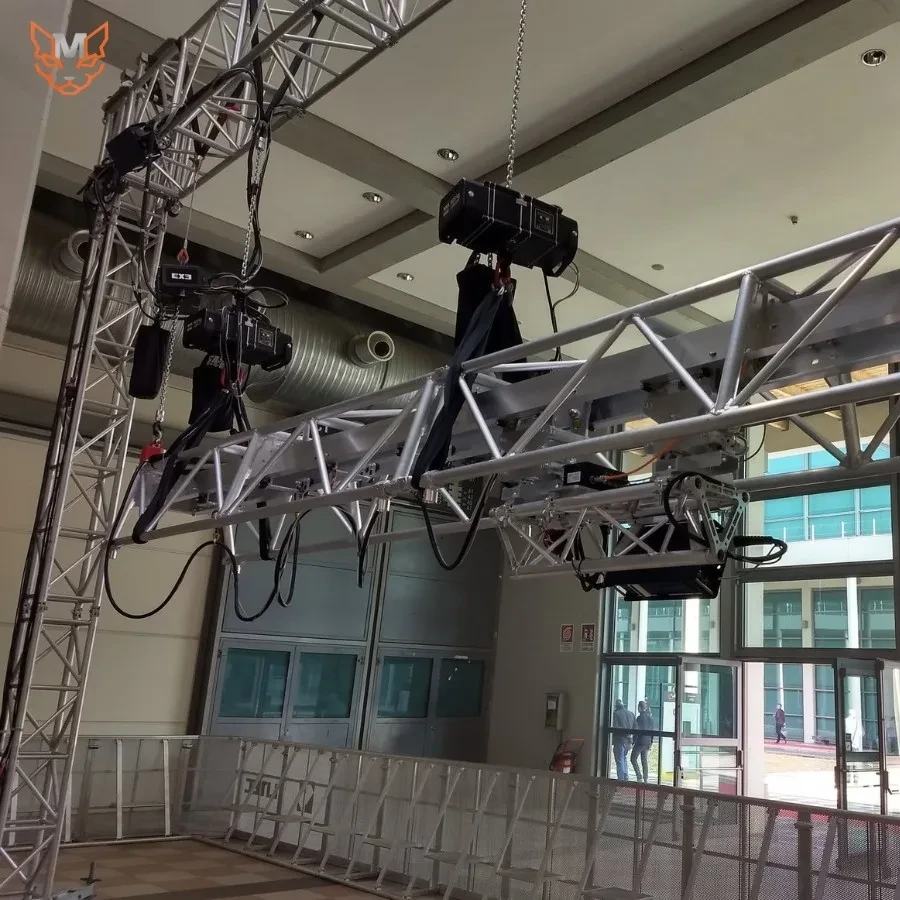

STK52MTD2K là motorised trolley heavy-duty dành cho hệ DST52. Trolley chạy bên trong đường ray kép và tạo chuyển động tịnh tiến cho cụm tải liên kết với slave trolley hoặc kết cấu phụ. Phiên bản này được xác định riêng bởi WLL 1 tấn trên 52R, tốc độ 21 m/phút và Kinesys control interface.

Bảng tải cho rail DST52

Bảng dưới đây trích hai trường hợp tải phổ biến từ bảng tính của LITEC: tải phân bố đều và một tải tập trung tại giữa nhịp. Tự trọng truss đã được tính trong giá trị cho phép. Các số liệu là tải tĩnh lý tưởng, với truss đỡ tại hai đầu bằng chord trên.

Giới hạn áp dụng: Bảng tải rail không thay thế việc kiểm tra tải cục bộ tại trolley, liên kết fork, điểm treo và kết cấu đỡ. Với tải chuyển động phải tính hệ số động, quãng tăng/giảm tốc, tải lệch tâm và điều kiện treo thực tế.

Điều khiển và ứng dụng sân khấu

Giao diện Kinesys cho phép tích hợp trolley vào hệ motion control sân khấu, lập trình vị trí, vận tốc và cue chuyển động đồng bộ. Trong một hệ thống hoàn chỉnh, feedback vị trí, giới hạn phần mềm, end stop cơ khí và dừng khẩn phải được thiết kế như các lớp bảo vệ độc lập. Tài liệu tổng hợp cũng cho biết các module DST có thể được quản lý bởi những hệ điều khiển phổ biến khác trên thị trường, nhưng cấu hình giao tiếp phải được xác nhận cho từng dự án.

Màn hình LED chuyển động

Trượt màn LED sang hai bên để mở sân khấu, đổi bố cục hoặc tạo reveal.

Scenery và màn chiếu

Di chuyển phông cảnh, portal, projection screen hoặc khung trang trí với hành trình dài.

Touring production

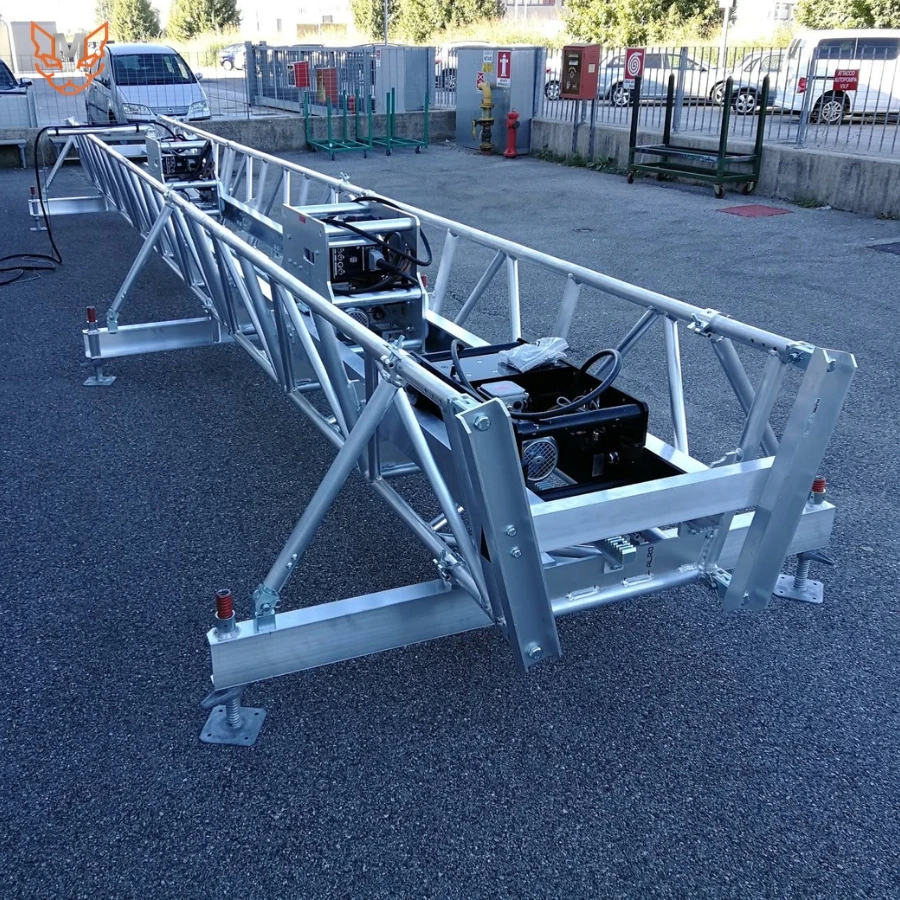

Ray stackable và dolly gập giúp xếp kho gọn, vận chuyển theo module và set-up nhanh.

Hệ chuyển động mở rộng

Kết hợp hoist để nâng - hạ hoặc module STK52MR để quay 360°; cần hồ sơ kỹ thuật riêng cho cấu hình kết hợp.

Ưu điểm chính

• WLL 1.000 kg cho motor trolley trên cấu hình 52R.
• Tốc độ tối đa 21 m/phút, phù hợp chuyển cảnh quy mô lớn.
• Ray thẳng và ray cong hỗ trợ nhiều hình học sân khấu.
• Thiết kế modular, stackable, tối ưu vận chuyển và lưu kho.
• Có thể mở rộng từ Move sang Move + Lift hoặc Move + Turn.

Kết luận

Rail DST52 & Motorised Trolley STK52MTD2K tạo thành một nền tảng chuyển động sân khấu tải nặng có tính modular, phù hợp cho các ứng dụng cần di chuyển thiết bị và kết cấu treo với hành trình dài. Rail DST52 hỗ trợ cả cấu hình thẳng và cong, thiết kế stacking giúp tối ưu vận chuyển và lưu kho, trong khi STK52MTD2K cung cấp WLL 1.000 kg và tốc độ tối đa 21 m/phút, đáp ứng các yêu cầu chuyển động quy mô lớn.

Giao diện Kinesys cũng cho phép tích hợp trolley vào hệ thống điều khiển motion control để lập trình vị trí, vận tốc và cue chuyển động. Khi cần nâng - hạ hoặc xoay, hệ DST52 có thể tiếp tục mở rộng với các module phù hợp. Tuy nhiên, với mọi cấu hình thực tế, việc lựa chọn thiết bị, tải trọng, liên kết, kết cấu đỡ và hệ thống an toàn cần được tính toán và kiểm tra theo hồ sơ kỹ thuật của từng dự án, đặc biệt khi hệ thống làm việc với tải chuyển động.
