Sàn Nâng Âm Chạy Ray Truyền Động Bánh Răng, Thước Răng: Motor Hộp Số, WLL 250 kg

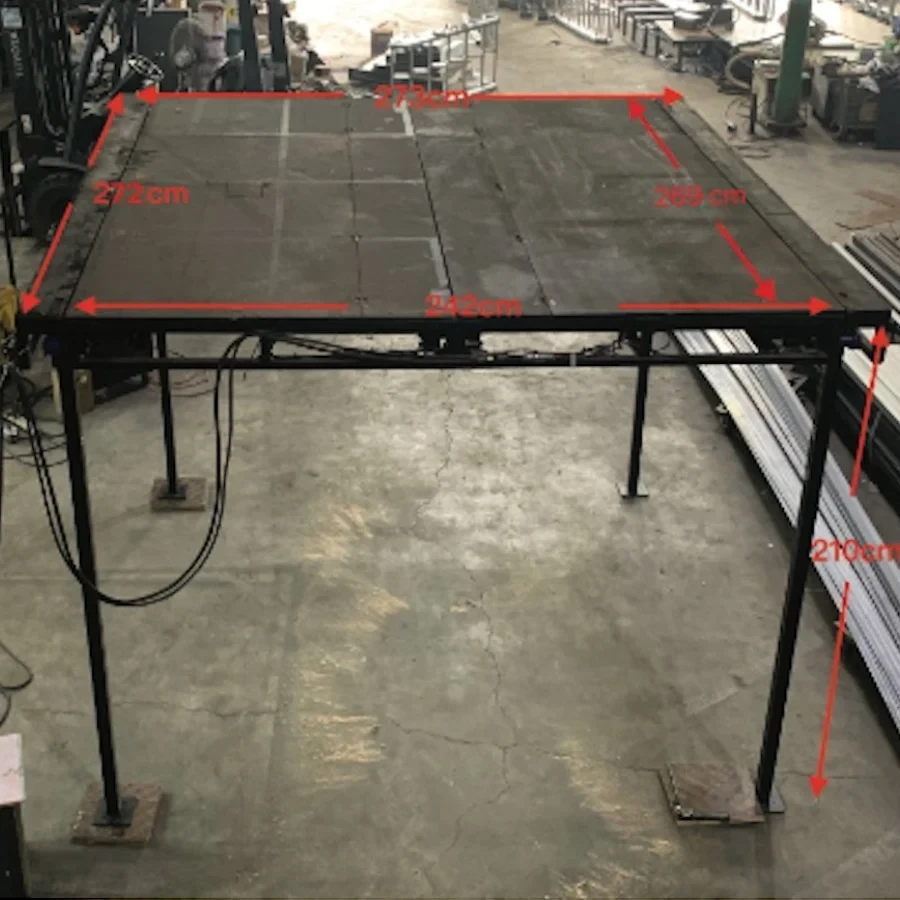

Sàn nâng âm truyền động bánh răng - thước răng là giải pháp nâng hạ được thiết kế để lắp đặt âm trong hố kỹ thuật sân khấu, giúp đưa mặt bàn từ vị trí thấp dưới cốt sàn lên đồng mức với mặt sàn khi cần trình diễn. Phương án sơ bộ sử dụng motor hộp số, truyền động đồng bộ hai bên bằng bánh răng – thước răng, hành trình khoảng 2.000 mm và WLL 250 kg tải phân bố đều, phù hợp cho sân khấu biểu diễn, studio, phòng đa năng và các không gian cần che giấu cơ cấu nâng.
Phạm vi và mục đích sử dụng
Hệ thống được đề xuất là sàn nâng âm đặt trong hố kỹ thuật sân khấu. Khi ở vị trí thấp, mặt bàn nằm dưới cốt sàn; khi nâng hết hành trình, mặt bàn được căn chỉnh bằng mặt sàn sân khấu để đưa đạo cụ, thiết bị hoặc người biểu diễn lên vị trí trình diễn.
- Ứng dụng: sân khấu biểu diễn, studio, phòng đa năng và khu vực trình diễn cần che giấu cơ cấu nâng.
- Chế độ làm việc: nâng/hạ theo lệnh có người vận hành; không tự động chạy khi khu vực chưa được kiểm soát.
- WLL 250 kg: được hiểu là tải hữu ích phân bố đều, không bao gồm tự trọng mặt bàn và cơ cấu chuyển động.
Giới hạn: Không sử dụng như thang máy chở người công cộng. Nếu nâng người biểu diễn, phải bổ sung đánh giá rủi ro, hệ chống rơi độc lập và yêu cầu pháp lý/tiêu chuẩn áp dụng.
Thông số kỹ thuật sơ bộ
| Thông số | Giá trị sơ bộ | Trạng thái |
|---|---|---|
| Kích thước khung ngoài | 2.000 × 2.000 mm | Theo bản vẽ |
| Kích thước mặt nâng hữu dụng | Khoảng 1.600 × 1.800 mm | Theo bản vẽ |
| Hành trình nâng | 2.000 mm | Theo bản vẽ |
| Chiều cao cụm đáy | Khoảng 240 mm | Theo bản vẽ |
| WLL | 250 kg, tải phân bố đều | Theo yêu cầu |
| Tốc độ | 10 m/phút (0,167 m/s) | Giả định - cần xác nhận |
| Thời gian hành trình 2 m | Khoảng 12 giây | Tính từ tốc độ |
| Motor trên bản vẽ | 1 HP ≈ 0,75 kW | Cần thẩm tra |
| Kết cấu chính | Hộp 40×80 và 50×100 mm | Theo bản vẽ |
| Truyền động | Motor + hộp số + sên đôi + bánh răng/thước răng hai bên | Theo bản vẽ |
| Dẫn hướng | Bánh xe dẫn hướng ở các góc | Theo bản vẽ |
| Nguồn điện / chế độ tải | Chưa xác định | Cần bổ sung |
Cấu tạo cơ khí
| Cụm | Chức năng / yêu cầu |
|---|---|
| Khung hố cố định | Tạo ray dẫn hướng, tiếp nhận tải ngang và liên kết với kết cấu sân khấu. |
| Bàn nâng | Khung hộp 50×100, đỡ bề mặt hoàn thiện và truyền tải về hai bên dẫn động. |
| Motor - hộp số | Tạo mô-men nâng; nên dùng motor phanh điện từ và biến tần. |
| Trục/sên đôi | Phân phối chuyển động đồng bộ tới hai bên, hạn chế nghiêng bàn. |
| Bánh răng - thước răng | Biến chuyển động quay thành tịnh tiến thẳng đứng. |
| Bánh xe dẫn hướng | Khống chế xê dịch ngang, duy trì khe hở và chống kẹt. |
| Bản mã 100×150×10 | Liên kết thước răng/khung; kích thước và mối hàn phải được kiểm tra chịu lực. |
Nguyên lý hoạt động
- Nhận lệnh: PLC kiểm tra E-stop, cửa/hố kỹ thuật, cảm biến và trạng thái phanh.
- Nhả phanh - tăng tốc: Biến tần điều khiển motor tăng tốc theo ramp để giảm giật.
- Truyền mô-men: Hộp số truyền mô-men đến trục/sên đôi, dẫn động hai bánh răng hai bên.
- Nâng/hạ đồng bộ: Bánh răng ăn khớp với thước răng; bánh dẫn hướng giữ bàn thẳng.
- Giảm tốc - dừng: Cảm biến vị trí giảm tốc trước cốt; giới hạn làm việc dừng chính xác.
- Giữ tải: Phanh motor đóng; cơ cấu chống rơi độc lập giữ an toàn khi có lỗi.
-
